Električne polnilnice Etrel

Ponujamo polnilnico ETREL INCH PRO v povezavi z Load Guardom, ki se lahko montirata na tla ali steno. Na voljo sta dva modela:

-s kablom in Wifi (Ethernet vključen)

– z vtičnico in LTE  (Ethernet vključen)

Prerez kablov:

Kabel, ki pride od omrežja na polnilnico mora biti 5x10mm 2 ali 5x6mm 2 odvisno od dolžine kabla.

Zaščite:

• Pretokovna zaščita, tovarniško na 32A
• RCD 30mA type A+6mA DC (vgrajen v polnilnici)
• Prenapetostna zaščita tipa B

Komunikacija:

• LTE in Ethernet
• Wi fi in Ethernet

Dimenzija postaje:

Dimenzija postaje je 45x27x13.5cm brez kabla. V primeru uporabe postaje s kablom se višina poveča za 13 cm, zaradi magnetnega nosilca kabla.

Lokacija priprave:

Možno jo je namestiti na stebriček ali steno. Pri izbiri stebrička je potrebno v tla predhodno narediti:

• Sidro + betonske temelje najmanj 400x550x465mm.
• Namestiti ploščo in jo pričvrstiti v tla.

• Priprava s sidrom

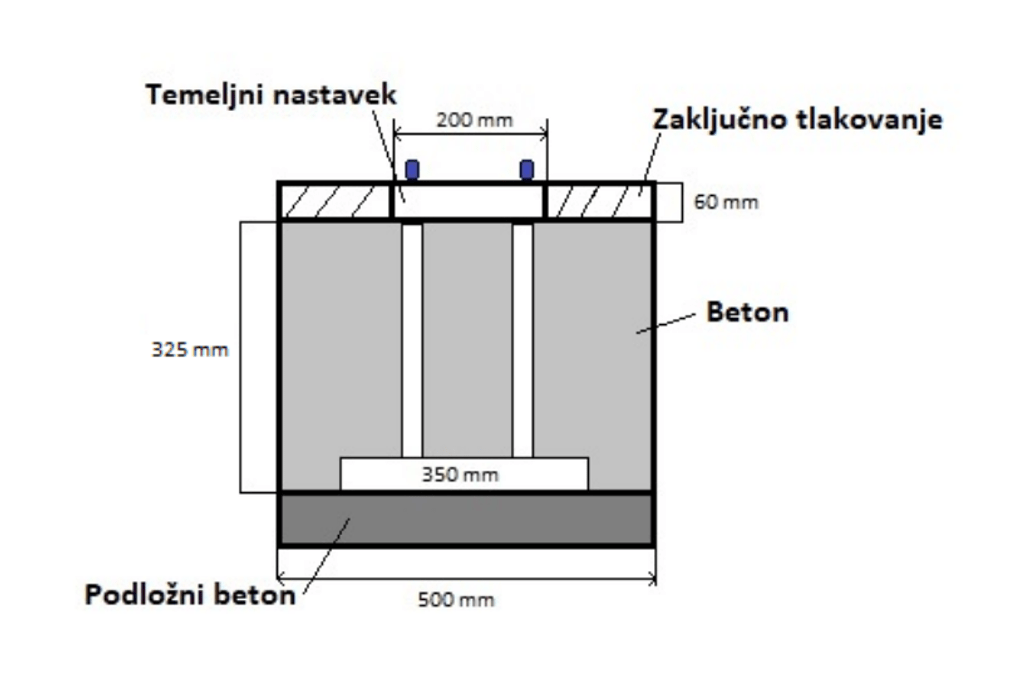

Pri postavitvi s sidrom je potrebno skopati luknjo in ga vstaviti (glej spodnjo sliko). Sidro omogoča zaključevanje površine okrog polnilne postaje s ploščami, tlakovci ali asfaltom. Na sidro se po izvedbi privijači samostoječi stebriček polnilne postaje.

POMEMBNO! V gradbeno jamo pride tudi zaščitna cev (notri Ethernet kabel in 5x10mm), ki se vgradi pred betoniranjem. Potrebno je paziti, da na zgornjo stran sidra potegnemo zadostno dolžino kabla. Vsaj 150cm energetskega in vsaj 150cm komunikacijskega kabla.

• Priprava v betonska tla

V primeru betonski tal se uporablja temeljna plošča, katero s pomočjo vijakov pritrdimo v tla. Na to ploščo se pričvrsti samostoječ stebriček.

• Stenska montaža

V primeru, da se polnilnica fiksira na steno je to potrebno narediti po naslednjih navodilih.

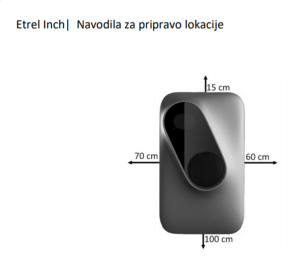

Pri straneh je potrebno pustiti dosti prostora. Kabel se lahko napelje od spodaj ali zgoraj.
Pomembno! Če se napelje od zgoraj je potrebno namestiti še obročke, da podkonstrukcija ni čisto pri steni. Priporočen kanal za kabel je 3x2cm.

Shema

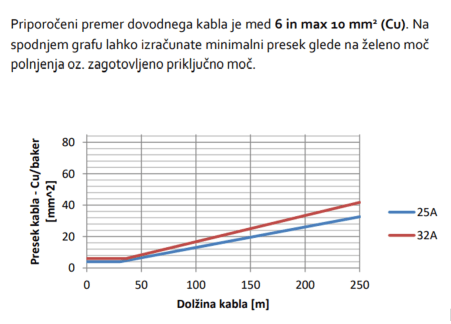

Presek kablov

Tokovne in napetostne zaščite

Polnilna postaja ima vgrajeno diferenčno zaščito(RCD tip A) v notranjosti postaje. Pretokovno (varovalke) in prenapetostno zaščito vgradi Termoshop v električno omarico.

Zaščite se zagotavlja na treh nivojih:

• Pretokovna zaščita
  • Vsaka polnilna postaja ima svojo programsko zaščito.
  • Pretokovna zaščita je nameščena v električni omarici ne glede na to ali je v postaji nameščena ali ne. Tovarniško je tok nastavljen na 32 A. Tok se lahko omeji na nižjo vrednost, v kolikor so na voljo samo varovalke nižjega ranga.
• Diferenčna (RCD/FID/RCCB) zaščita
  • Polnilnica ima vgrajeno svojo diferenčno zaščito tipa A: ΔI = 30 mA.
• Prenapetostna zaščita(tip B)
  • Če je polnilna postaja napajana iz obstoječega priključka, je prenapetostna zaščita navadno vgrajena v glavni elektro omarici (običajno tipa B, lahko kombinirana s tipom C). Priporočena je vgradnja prenapetostne zaščite, ki ščiti vse porabnike povezane na isti priključek. Proizvajalec polnilnic ne odgovarja za poškodbe ali škodo povzročeno na polnilnici ali priključenih vozilih v primeru prenapetostnega dogodka.

• Če je polnilna postaja napajana iz ločenega samostojnega priključka, je potrebna vgradnja prenapetostne zaščite tipa B v glavni omarici.

V omarici mora biti vedno pretokovna in prenapetostna zaščita(običajno tip B). V polnilnici je diferenčna.

Komunikacija vzpostavitev povezave

Polnilnica ima v vsakem primeru možnost Ethernet povezave. Polnilnica s kablom ima Wi fi povezavo, medtem ko ima polnilnica z vtičnem LTE.

Pomembno! Ponavadi bodo stranke imele tudi Load Guard, ki je nameščen v električno omarico. Povezava med polnilnico in Load Guardom je zgolj prek Ethernet kabla, ki ga položi stranka.

Load Guard

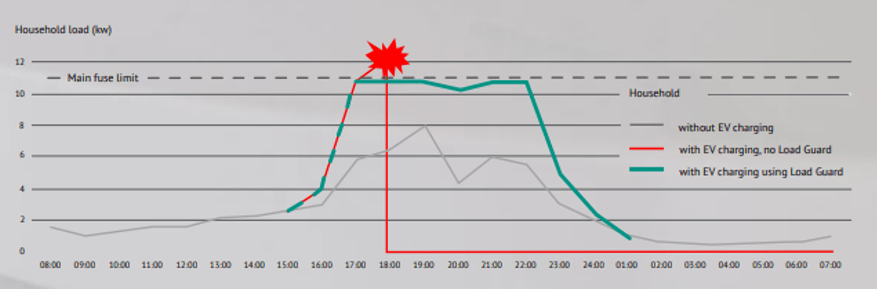

Load Guard je naprava, ki je nameščena v glavno omarico in je mer 9,1×5,4×6,2cm. Služi temu, da meri tok in podatek pošilja v polnilnico. Zelo uporaben je(skoraj nujen), ko je polnilnica na istem priključku nameščena z že ostalimi porabniki, saj regulira tok polnjenja. S polnilnico je povezan prek Ethernet kabla. Priporočljiv je tudi, če imate sončne celice(ali baterijo), saj meri smer toka ter tako prilagaja moč polnjenja.

Možne rešitve:

• Pretokovna omejitev
• Frekvenčna regulacija
• Optimizacija polnilnega procesa
  • Optimizacija po ceni elektrike
  • Delovna optimizacija
• Management moči
  • Management večih polnilnic

Glavna funkcija je prilagajanje polnilnega toka:

• Statični limit toka po fazi
• Detekcija in vizualizacija razpoložljive moči in avtomatsko prilagajanje toka
• Detekcija in vizualizacija presežka energije vrnjene v omrežje(sončna elektrarna)

Garancija

Polnilnica ima 2 leti garancije z možnostjo doplačila, do vsega skupaj 3 leta garancije.

Pomembna vprašanja pri izbiri polnilnice:

Želite polnilnico s kablom ali brez?

Kje boste imeli postavljeno polnilnico?

Kakšne varovalke imate na hiši?

Kaj uredite vi?

Urediti morate betonsko konstrukcijo ali ustrezno mesto na steni za namestitev polnilnice. Do mesta polnilnice mora zagotoviti kable 5×10 mm2 ali 5×6 mm2 ter ethernet kabel v primeru, da bo imela žično povezavo. Priporočljiv vod kablov je 2×3 cm.  V omarici je potrebna obvezno pretokovna (varovalke) in prenapetostna zaščita. V primeru Load Guarda stranka zagotovi Ethernet povezavo med Load Guardom in polnilnico.
